智能風淋室怎么接線

作者：深圳茗智凈化發布時間：2023-10-29

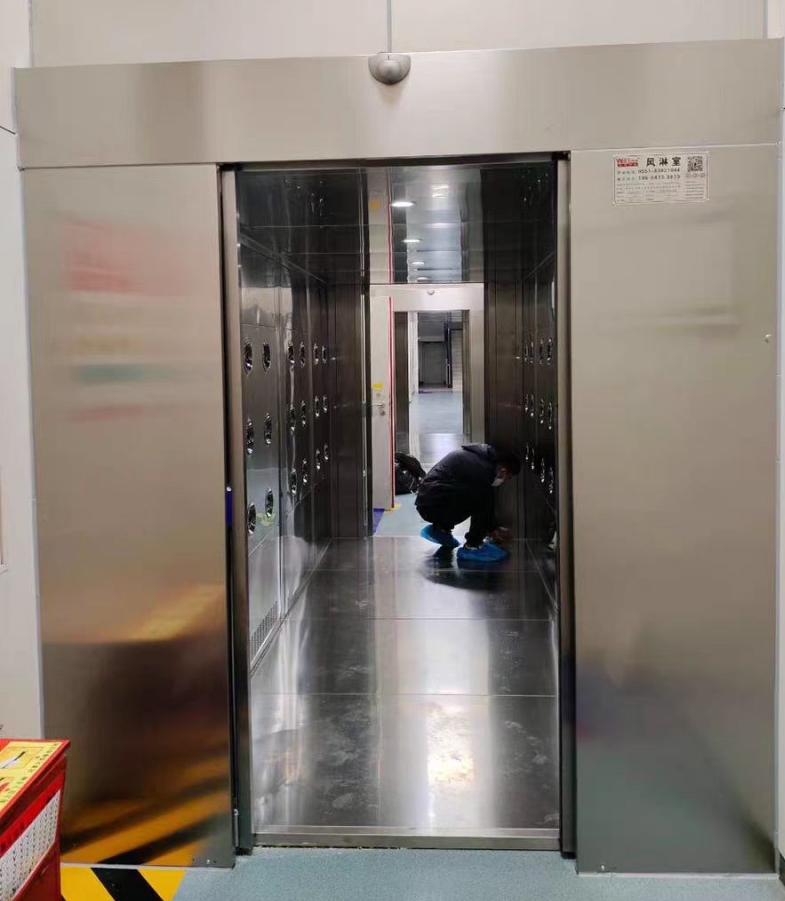

智能型風淋室是一種高科技設備，廣泛應用于醫療、實驗室等領域。那么，智能風淋室的接線方法是怎樣的呢？下面就為大家介紹一下。

我們需要了解智能風淋室的電源接線。智能風淋室支持24V直流電源或24V交流電源。根據接線圖，我們可以將電源連接到相應的接線柱上。

在輸入方面，智能風淋室有多個接線柱。其中X1和X2分別是外門點動開關和內門電動開關的接線柱。X3和X4則是外門和內門的門磁傳感器的接線柱。還有X5用于連接風淋室內紅外探頭，X7用于外門放夾，X8用于內門放夾。

在顯示方面，我們需要將9針串口線與液晶文本屏連接起來，并將文本屏上的直流24V電源輸出端與板上相應端子連接。

就是輸出部分了。智能風淋室的繼電器板連接到相應的接口上。根據接線圖，我們可以將繼電器板上的端子與相應設備連接起來。例如，R1和R2共用COM1-2，可以將外閉門器的SL端連接到R1上，將COM1-2接地。同樣地，R2和內閉門器的SL端連接，COM1-2接地。而R3/R4則用于風機繼電器，COM3-4接220V交流電L端。R5/R6用于照明燈，COM5-6接220V交流電L端。還有R7用于緊急開關，R8用于狀態燈。

通過以上的接線方法，我們可以實現智能風淋室的正常運行和控制。這種智能型設備不僅提高了工作效率，還能保證實驗室環境的潔凈度。

在使用智能型風淋室時，請務必遵循正確的接線方法，并確保安全可靠。
